科技前沿速遞——走向深藍的浮式海上風電

近年來，隨著極端氣候頻繁出現以及“碳達峰、碳中和”目標設定，對清潔能源的需求將會成為今後一段時間關注的焦點。而隨著潮間帶、近海機位逐漸飽和，風電場建設走向深遠海已成為必然趨勢，由陸向海、由淺到深、由固定基礎到浮式平台將成為海上風電的發展趨勢。浮式風電將成為繼風機大型化之後，海上風電的主要降本方式，根據全球風能理事會預測，2030年全球浮式海上風電累計裝機將達到16.5GW，從2026年開始，浮式海上風電將進入新增裝機達到GW級商業化階段。2022年9月15日，美國能源部、內政部、商務部和交通部聯合啟動了一項“浮式海上風電行動計劃”（Floating Offshore Wind Shot），旨在開辟傳統底部固定式風力發電裝置無法到達的新區域，並推動美國在浮式海上風電設計、開發和製造方麵處於領先地位。

1 何為浮式風電？

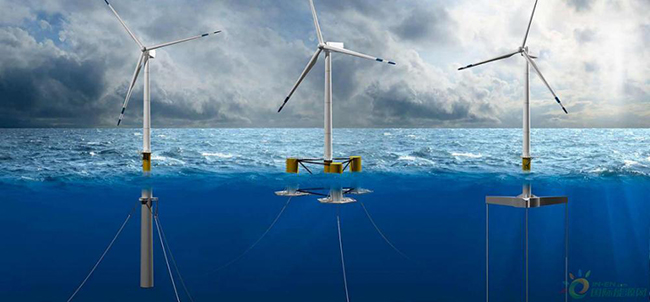

浮式海上風電技術組成如下：浮式基礎支撐上部風機，通過係泊係統與海床相連，關鍵技術包括風機、基礎+係泊、動態電纜、升壓換流站等。較為重要的浮式基礎即可大致分為單立柱式、半潛式、張力腿式、駁船式等，半潛式大概占50%。

浮式風電的優勢主要有以下幾點：①拓展海上風電的使用範圍，向深海、遠洋擴展；②克服海床地質條件問題；③深海的風力更穩定、更強勁；④可以建設更大規模的風場；⑤減少對環境（漁業區、旅遊區以及海洋生物）的影響。

浮式風電技術發展方向將圍繞著以下幾種方式：①風機大型化，可降低度電成本，節約基礎、係泊、電纜等投資成本，提高電力可靠性；②通過計算機高精度、全耦合仿真與優化，簡化安裝方式；③基礎新形式、新材料、新工藝應用；④與海上石油天然氣實現能源一體化。通過推動海上風電與海洋牧場、海上油氣、海水淡化、製氫、儲能等多種資源的綜合利用和融合發展，提升資源利用效率。⑤建設和運維的智能化、數字孿生技術運用。建立高度仿真的深遠海浮式風電機組實時動態模型，實時更新虛擬實體與物理實體的對應關係，以達到模擬、監測、預測等目的。

2  浮式風電研究現狀

國外浮式海上風電項目是單機或多機示範項目，如挪威Hywind demo、葡萄牙WindFloat、日本GOTO及Fukushima Forward、法國Floatgen和丹麥Tetraspar等。Hywind Scotland及Wind Float Atlantic、法國的EolMed、Groix&Belle-Ile、Provence Grand Large等為小型陣列的試點項目，對於研究浮式風場尾流、布置、共享係泊等技術問題提供了很好的條件。目前唯一在建的預商業項目是95MW的Hywind Tampen。而我國目前建成投產的浮式海上風電項目有三峽引領號，中國海裝扶搖號，但造價均超過3億元，距離商業化大規模開發仍有較大差距。

挪威Hywind 項目

世界首個海上浮式風力發電機Hywind demo項目於2009年9月由挪威國家石油公司在斯塔萬格海灣安裝，立柱式基礎，並通過三根錨索固定在海下。

挪威Hywind demo項目 資料來源：nhst.tech

在完成demo項目後，2020年10月，挪威國家石油公司Equinor正式開始建造全球首個由浮式風機向石油平台供電的項目Hywind Tampen。項目總裝機容量已升級95MW，將為挪威北海Snorre和Gullfaks海上油氣作業平台提供每年約35％的電力需求，采用混凝土立柱式（SPAR）下部結構和 Seasystems新型係泊係統。表1分別給出了Hywind demo和Hywind Tampen項目主要設計參數。

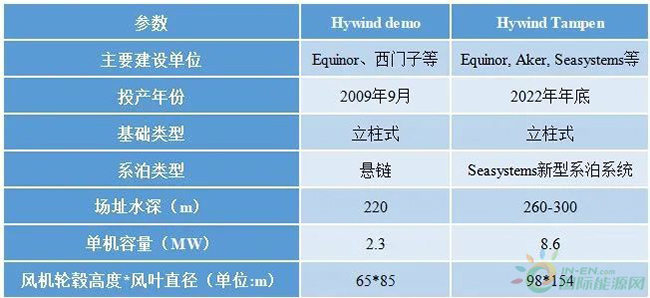

表1 Hywind項目參數

日本GOTO和Fukushima Forward項目

2011年，由日本環境省啟動的GOTO項目，是亞洲首例全尺寸浮式機組樣機，位於日本的長崎縣五島市樺島（Kabashima）離岸1km、水深91m的海域，今年9月已開始繼續建設16.8兆瓦的Goto海上浮式風電場，成為日本首個商業化運營項目，預計於2024年1月投入使用，設計運營壽命20年。

而日本Fukushima Forward 浮式海上風電場是安裝浮式樣機型式最多的示範項目，位於距離福島楢葉町沿岸約20km、水深約120m的海域。目前，陸續安裝了1台2MW、1台7MW和1台5MW機組，並安裝世界上第一個25MVA的浮式海上升壓站。表2分別給出了GOTO和Fukushima Forward項目項目主要設計參數。

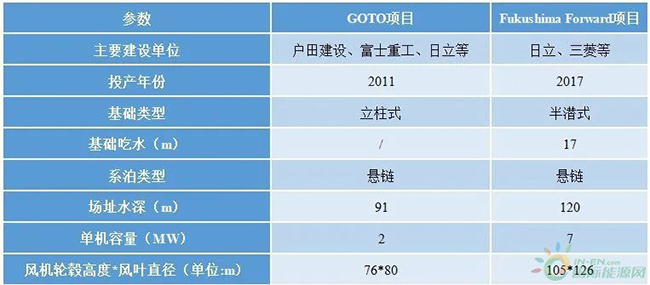

表2 日本主要浮式風電項目參數

中國三峽引領號和“扶搖”號

2021年7月 “三峽引領號”在廣東陽江海上風電場順利安裝，位於南海海域，12月成功並網發電，場址中心離岸距離30公裏，基礎平台和風電機組根據50年一遇的極端風浪流工況設計，漂浮平台排水量約1.3萬噸，該浮式風電機組單機容量5500千瓦，每小時滿發電量可達5500度，每年可為3萬戶家庭提供綠色清潔能源電能。

同年12月10日，由中國海裝牽頭自主研發的“扶搖號”浮式風電機組浮體平台，在黃埔文衝成功下線，2022年6月5日，紮根南海瓊州海峽海域順利完工，基礎平台總長72米、型寬80米、型深33米，塔筒高度78米，浮體和機組總重量超過4000噸，采用三葉片、上風向、變槳變速、三級齒輪箱增速、永磁發電機+全功率變頻器的技術路線，具有高發電量、高可靠性、高安全性、高集成性和高可維性等特點。表3分別給出了三峽引領號和扶搖號項目主要設計參數。

扶搖號  資料來源：新華社

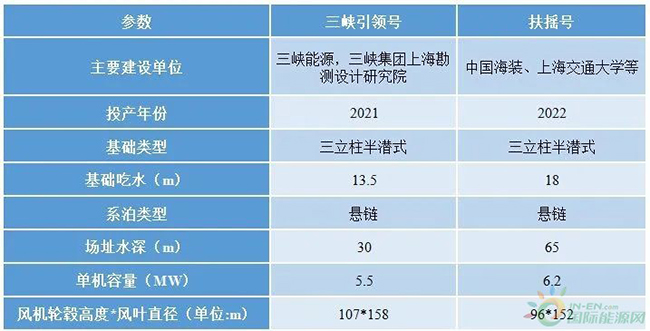

表3 中國主要浮式風電項目參數

其他建設中的項目

除上述進入安裝運行階段的樣機項目外，近年來，一些新型浮式基礎方案也逐步獲得示範核準，並即將進入樣機安裝階段。例如，丹麥Stiesdal Offshore Technologies A/S 公司的Tetra spar浮式方案，在2021年12月示範樣機已調試完畢，錨定在挪威海岸一處200米水深的地方正式運行，主要采用立柱形態的浮式基礎，帶有三角形龍骨，適合100-1000+米水深。

2019年4月，西班牙的Saitec宣布其獲得200萬歐元的歐盟資助用於建造一座1：6的2MW樣機SATH（Swinging Around Twin Hull），采用淺吃水雙體船浮式方案。SATH屬於駁船+單點的形式，由四部分組成：混凝土預製的雙船體，桁架支撐結構，單點係泊係統以及係泊係統和外輸電纜。

2022年9月，瑞典 SeaTwirl 公司提出一種新的技術方案，浮動垂直軸風力渦輪機，采用的是單柱式基礎，但並非簡單的單柱式，而是與垂直軸風機一體化設計的旋轉單柱式基礎。現已與威斯康公司簽署協議，在挪威建造和部署一個商業規模的1兆瓦渦輪機S2X 。

早在2017年，德國的GICON公司和美國的Glosten公司就海上平台沉拉腿（海上風力發電機基礎）TLP技術的開發達成戰略合作關係，於2022年開始建設樣機。

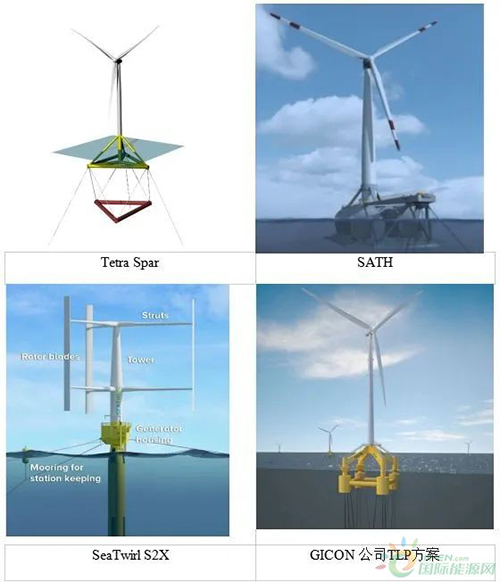

幾種新型海上風電浮式基礎方案示意圖

3 相關核心專利摘編

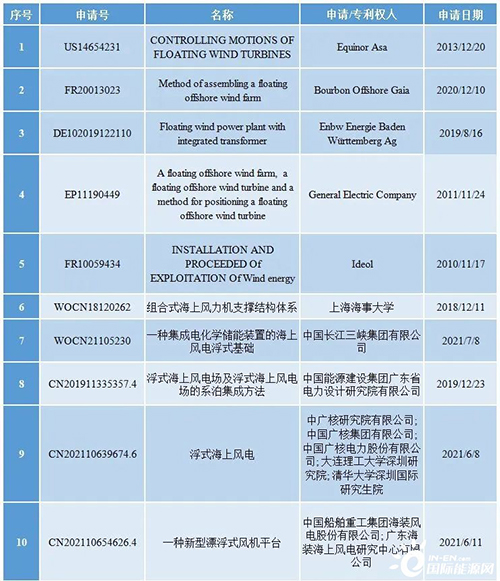

為更好反映浮式海上風電技術的發展，本文摘錄了9條該領域的專利文獻資料，具體如下：

資料來源：

[1] 李麗旻. 漂浮式海上風電商業化再進一步[N]. 中國能源報,2022-07-11（011）

[2] 王富強,郝軍剛,李帥,等. 漂浮式海上風電關鍵技術與發展趨勢[J/OL].水力發電:1-5[2022-09-30]. http://kns.cnki.net/kcms/detail/11.1845.TV.20220812.1105.002.html

[3] 降本近40%！漂浮式海上風電“朋友圈”要火了！[EB/OL]. （2021-11-23）[2022-09-30]. https://mp.weixin.qq.com/s/EDlrX_aZrxuXSZMBjqmP0A

[4] 一文幫你快速了解——漂浮式風電 [EB/OL]. （2020-09-01）[2022-09-30]. https://zhuanlan.zhihu.com/p/210454336

[5] 漂浮式海上風電發展概述[EB/OL]. （2020-07-15）[2022-09-30].https://news.bjx.com.cn/html/20200715/1089172.shtml

來源：上海海事大學TISC
