利用油田技術改造海上風電場錨固

海底錨固係統擁有遠超現有錨固技術的軸向與橫向承載能力，將每個浮式裝置15千瓦渦輪機所需的錨固數量從9或10個減少至3或4個。這項鑽井技術可提高海上發電的經濟性，因為它的錨固係統成本更低，軸向承載能力更高，從而降低了風力渦輪機平台的成本。通過盡可能降低資金投入，降低了海上風電的成本，同時通過減少錨固數量，減少了對海洋環境的影響。

01. 從油氣向可再生能源發電的轉變

全球能源需求，特別是電力需求正持續增長。必須通過減少油氣依賴，來滿足這一需求。全球發布了許多針對海上風電需求的預測。其中，DNV公司《2022年能源轉型展望報告》（ETO）中全球與地區預測表示，全球電力需求將以每年3%的速度增長，其中一半來源於公路運輸。

全球能源轉型倡議提及，全球化石燃料供應占能源需求的比例將從80%下降到50%。2020年，原油消費量約為7500萬桶/天，峰值將達到8600萬桶/天，到2050年將降至5600萬桶/天。該需求的差額部分將由風力發電提供，預計到2050年，風電將從目前每年1.6 Peta吉瓦時上升到每年19Peta吉瓦時。ETO的預測如圖1所示，展望了全球對各種能源的需求。

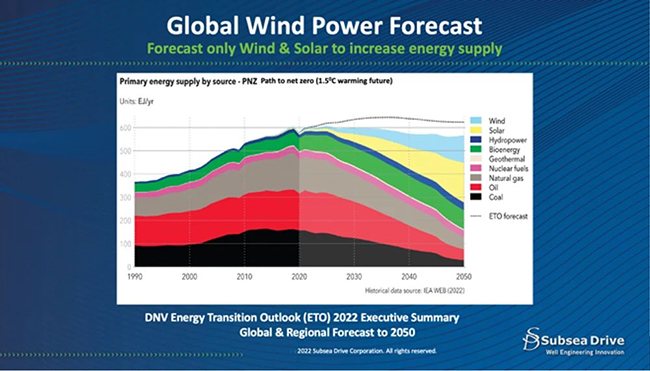

▲圖1. DNV發布的《2022年能源轉型展望報告》

風電行業麵臨的挑戰是，將海上風電的成本降低到目前油氣或其他發電方式的成本水平。風力渦輪機容量增加至15千瓦或更大，減少所需渦輪機的數量，減少渦輪機支撐結構與錨固係統的成本以及其他降本措施，都有助於實現上述目標。

02. 錨固新技術支撐海上風電的未來

2022年10月12日，科威谘詢公司發布的《海上風電預測：陽光明媚，偶有陣雨》表示，到2030年，全球海上風力發電需求將達到48吉瓦。這表明海上錨固係統的市場潛力非常大。發電量達到15千瓦的風力渦輪機，每台需使用3到4個Subsea錨固係統，意味著全球需要9000到12800個錨固係統。

現有錨固技術通常需要9到10個錨固係統來安裝這種渦輪機，與成本較低的Subsea錨定係統相比，這將是更高的投資成本。Subsea錨固係統顯著降低了總錨固成本和總投資成本。通過降低上述成本，可降低海上發電的單位成本。

NO.1

海上錨固係統

可根據具體應用，選擇圖2所示的錨固係統，例如海底土壤條件的適用性、所需的錨固或承載能力、安裝的便捷性與成本。除Subsea錨固係統外，其他方法都是脫胎於海上施工作業。這些方法的錨固或承載能力取決於它們與海底地層的接觸方式或接觸麵大小。這些錨固係統分為三類。

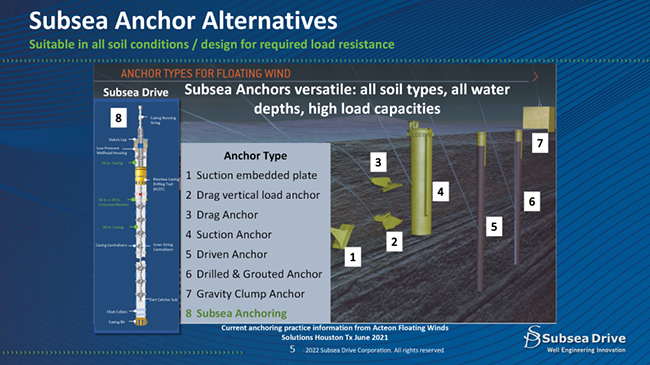

▲圖2. 可用的錨固係統

第一類是傳統拖曳錨，它依賴於附著或緊貼海底的能力，需要昂貴且複雜的錨鏈係泊係統，並需要臨時重新定位。由於其錨固能力有限，它們在永久性浮式設施中的應用有限。

第二類是錘式與吸力錨。由於海底土壤條件限製了錨固或錨抓力，這兩者都具有不可預測、有限的入泥深度。並非所有土壤條件都適合，例如“硬質岩”海底或地層強度限製了錨樁的入泥深度。大直徑樁柱彌補了入泥深度不夠的缺陷，提供了所需的承載能力。然而，這些套管柱成本高昂，需要專用的動員、運輸以及安裝設備。

第三類是鑽孔、灌漿錨樁，基於地層強度與穩定性，其存在局限性。合適的地層必須能夠維持足夠長時間的穩定井況，便於鑽後下入樁柱或套管。然後，往樁柱灌注水泥漿，但井眼與樁柱之間環空的水泥覆蓋率會存在問題。這會導致土壤與樁柱的周向水泥膠結不佳，從而限製了軸向承載能力。

NO.2

SUBSEA錨固係統

Subsea錨固係統可利用石油行業套管鑽至所需深度，以獲得足夠的錨固能力。套管鑽井方法適用於任何類型的地層：軟地層、不穩定地層、硬地層或超硬地層。一旦套管鑽至所需深度，就會進行油田固井作業，而不是灌漿，從而實現套管與地層的最佳膠結。圖3展示了不同錨固係統與Subsea錨固係統之間的抗拉強度對比。Subsea錨固係統擁有更深的入泥深度、更大的接觸麵積、更優的固井質量，其軸向抗拉強度顯著高於目前常用的錨固係統。

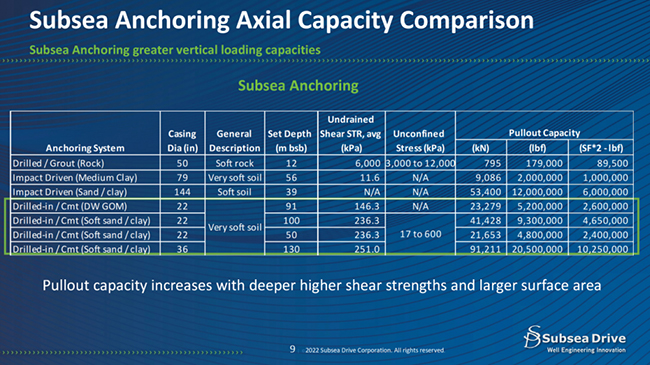

▲圖3. 鑽孔/灌漿錨、軸向吸力錨與套管鑽進錨之間的對比

Subsea錨固係統利用單趟套管鑽井理念，一旦達到錨固深度，立即進行固井作業。套管鑽井是成熟可靠的油田技術。根據項目的軸向與橫向承載能力確定錨固深度和套管直徑。根據所需的橫向力矩或彎曲力矩確定錨樁套管的鋼級、壁厚與長度。Subsea錨固係統可以使用油田專用的海上鑽井船，在任何水深或土壤/地層條件下進行錨固作業。

NO.3

錨固力學分析

樁柱或套管錨固的軸向承載能力基於以下三個要素：

外部軸向阻力或內部軸向阻力，取決於土壤排水條件；

錨的自重；

基準麵或錨末端的張力。

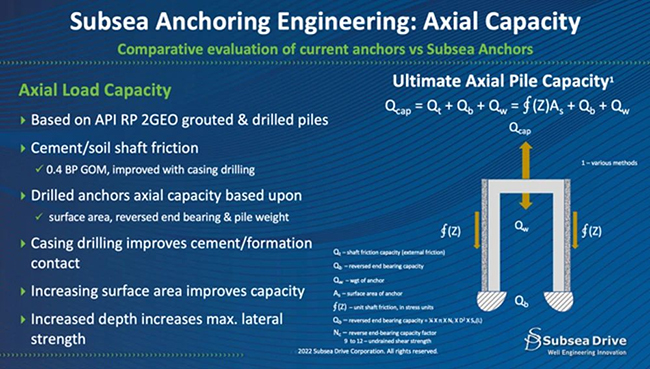

軸向阻力對軸向承載能力影響最大。這是錨樁的表麵積與地層摩擦力的直接函數。套管鑽井至所需深度，以滿足設計錨固載荷。圖4總結了影響軸向承載能力的物理參數。

▲圖4. 影響軸向承載能力的物理參數

吸力錨的水平橫向承載能力主要由錨的幾何形狀、錨連接點的位置以及土壤條件決定。海床上的錐形土楔、鬆散土壤、下部繞流區域等都會造成橫向破壞。在傳統的錨樁中，荷載作用點位於最佳位置至關重要，如此一來，可將荷載分布在整個錨樁上。假設作用點高於最佳位置，例如錨樁的頂部。在這種情況下，錨旋轉的中心將位於錨內錐形土楔的下方。

根據需要，Subsea錨固係統可以使錨固深度保持在土楔下方的旋轉中心，從而增加橫向承載能力。根據橫向荷載的預期彎矩，選擇錨樁的壁厚與鋼級。橫向承載能力的力學分析見圖5。

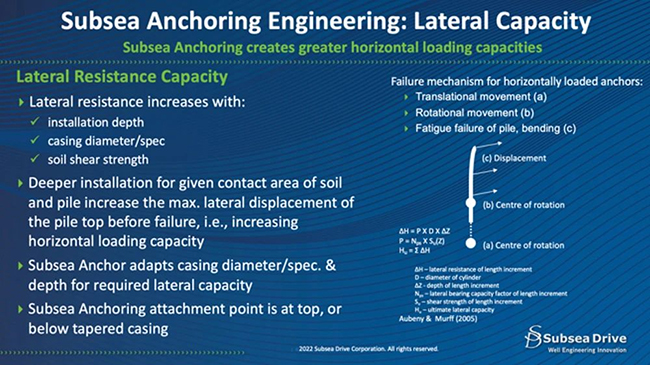

▲圖5. 錨固係統橫向承載能力的力學分析

NO.4

無立管套管鑽井

套管鑽井期間安裝Subsea錨固係統。由於許多海底土壤條件不穩定，通常無法通過常規鑽井、下套管方式，鑽到所需的錨固深度。此外，在這些鬆軟、不穩定的地層中，傳統固井可能會出現問題，導致循環漏失，而套管鑽井則能夠加固地層，提高水泥頂替效率。

套管鑽井是一項可靠的錨安裝技術，具有諸多優點，例如提高固井質量、減少鑽井複雜情況、達到軸向承載能力所需的錨固深度。

套管鑽井是將套管作為鑽柱，在套管下端安裝鑽頭。套管材料強度的選擇取決於所需的承載能力與扭矩。連接所需數量的套管接頭，以便懸掛在鑽井船的轉盤上。然後，將內管柱插入Subsea Drive套管，與Subsea Drive工具、下入/鑽井管柱一起下放至海底。隨著鑽井船的頂驅帶動套管旋轉，就開啟了套管鑽井作業。

當進行套管鑽井時，鑽井液通過鑽井/下入管柱與內管柱形成循環，並將海底鑽屑攜至海床。套管旋轉會進一步壓碎返出鑽屑，並塗抹於井壁上，以硬化和加固井周岩石或土壤。

特殊設計的套管接箍滿足套管鑽井所需的機械強度與抗疲勞性能。此外，工程評估表明，接箍/套管的累積疲勞損傷將小於壁厚的0.03%，對於接箍而言，這可以忽略不計。Von-Mises等效應力（VME）與渦激振動（VIV）均不會超過屈服強度。

NO.5

SUBSEA錨固係統的優勢

利用現役半潛式鑽井船來安裝SUBSEA錨固係統。SUBSEA錨固係統的安裝成本低於目前可用的錨固係統，原因如下：

1、鑽井船特意配備了最少的設備，不需要防噴器、立管設備以及油氣鑽井作業通常使用的大量鑽井設備，從而將鑽井船成本降至最低。不需要專用船舶；

2、套管鑽井效率高，采用一趟鑽係統，可在不到一天的時間內快速鑽井、安裝和固井。與目前可用的錨固係統所需時間基本一致；

3、軸向承載能力比現有錨固係統更強，但尺寸更小，因此所需鋼材量顯著減少。

圖6展示了SUBSEA錨固係統的可選配置，從較淺的拉緊支腿、傾斜係泊係統到較深的垂直係纜錨固。錨固深度越深，承載/抗拉強度就越大。Subsea錨固係統的壓倒性優勢是提供非常高的錨固能力。這個優勢對於錨固桅杆式浮式裝置具有很大價值，其投資成本遠低於駁船或半潛式平台。

▲圖6. Subsea錨固係統的可選配置

Subsea錨固係統是最通用的海上錨固技術。與現有錨固係統（包括吸力錨或液壓錘入樁）相比，這種錨固係統的主要優點是它擁有更大的承載能力。Subsea錨固係統具有以下優點：

它適用於任何海底土壤條件，包括海底巨礫岩；

它適用於惡劣的天氣與海況；

它擁有很高的軸向與橫向承載能力，因此可減少每個浮式裝置所需的錨數量，可使用更小、更便宜的浮式風力渦輪機支撐結構；

它噪音低，係泊/拉索或鋼筋束的入泥更淺，最大限度地減少了對海洋環境的影響；

它適用於任何水深；

它成本通常低於現有錨固係統，且錨樁尺寸更小，進一步降低了物流成本。

來源：石油圈
