海上浮式風電錨固技術現狀

在我國“碳達峰、碳中和”目標背景下，風電等綠色可再生能源開發與利用顯得尤為重要。

海上風電裝機，葉輪直徑最大達172米，是空客A380翼展長度的2倍多。如此龐大的結構物，它是如何矗立在海上的？是漂浮在海上，還是錨固在海底？

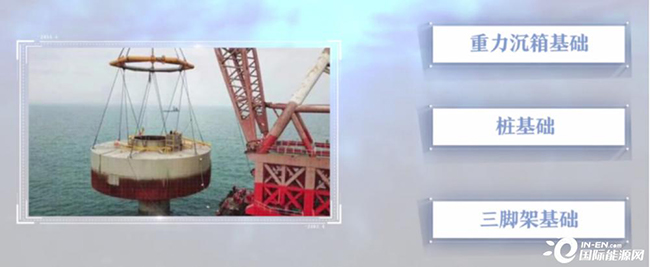

在水深小於60米的近海區域，主要采用底部固定式基礎支撐；固定式支撐有重力沉箱基礎、樁基礎、三腳架基礎等方式。

重力沉箱基礎，依靠沉箱自身質量使風機矗立在海麵上，主要適用於水深小於10米區域。

樁基礎，由一根或多根大直徑鋼管樁構成，鋼管樁直徑在3~5米左右、樁基埋深18~25米；主要適用於水深小於25米區域。

三腳架基礎，是吸取海上油氣工業中的一些經驗，采用質量輕、價格低的三腳鋼套管，並埋置於海床以下10～20米區域。

近年來，隨著飄浮式海上風機研發並網成功，飄浮式海上風機的商業化進程進一步加速，將有力推動深遠海風電的發展。

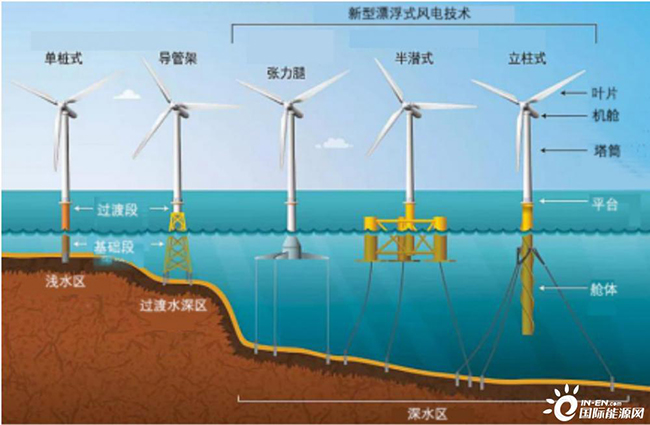

漂浮式結構成為在深遠海域海上風電場基礎結構型式的首選，按照基礎的類型漂浮式風電可分為半潛式（Semi-Sub）、立柱式（Spar）、張力腿式（TLP）三種類型，三種形式在國外均有示範項目建成或在建。

從風機的製造技術、示範項目水深等方麵綜合考慮，張力腿式（TLP）是目前最適合我國漂浮式風電發展的一種漂浮式風電形式。TLP是一種垂直係泊的順應式平台，由若幹條張力腿與海底錨固基礎相連接。

它通過自身的結構形式，產生遠大於結構自重的浮力，浮力除了抵消自重之外，剩餘部分與張力腿產生的預張力相平衡。當它在環境載荷作用下偏離中心位置時，則依靠張力腿產生的側向力使其固定在原本位置上，而側向力取決於張力腿的拉力。

TLP最重要的特點是平台的豎向運動很小，水平方向的運動是順應式的，結構慣性力主要是水平方向的回彈力。TLP具有結構剛度高、耐波性好，是理想的漂浮式風機基礎。

一、樁基

樁基適應多種條件地質，深海平台樁基設計方法與淺海相應結構的設計方法基本相同。

通常情況下，打入樁的造價會隨著水深的增加會大幅提高，這是樁基在在深遠海漂浮式風電應用中所存在的主要問題之一。

此外，不同於深海石油平台，海上風電機組結構柔度大，自振周期長，樁基的剛度計算必須考慮循環荷載作用下剛度折減效應。同時海上風電機組常采用大直徑樁基，大尺寸樁基的側向剛度問題也必須考慮進來。

技術成熟度來看，目前樁基設計技術已經比較成熟，國內外都有關於樁基設計的相應規範，在深水油氣平台中應用也較廣泛。

樁基作為最常見的水工基礎型式，在國內擁有豐富的施工經驗，一般以鋼管樁為主，鋼管樁的突出優點是製作方便、重量輕、施工速度快、以及在循環荷載下具有較強的抗疲勞特性，並且對於鋼結構的防腐蝕技術也已經較為成熟。

但是海上打樁施工通常需設置臨時施工平台和打設鋼套筒，施工時間較長，施工受限因素較多。

導管架插樁水下沉樁工程

二、吸力錨

根據調研的國外TLP吸力錨基礎應用情況，吸力錨基礎在淤泥質軟黏土中具有良好的工作性能。目前，吸力錨已經被成功地應用於多種海工結構，如海上石油平台、海底保護結構、軍艦海上係泊和補給等。

吸力錨特別適合於軟黏土海底地基，在經濟技術性能上具有幾個顯著特點：材料和製造成本低、海上安裝工期短、不需要打樁設備、抗拔性能卓越、就位準確等。

國內沒有吸力錨基礎的設計的規範可以遵循，挪威船級社（DNV）規範的規定較為粗略，相當一部分關鍵參數的選擇上缺乏參照，因此吸力錨基礎國內的技術成熟度不足，還應開展更加深入的研究。

在吸力錨應用中，主要有兩個關鍵問題需要解決：

一是吸力錨的可沉入性研究，主要解決基礎能否沉入預定的設計深度；

二是吸力錨的承載性能，對於TLP錨泊係統，由於荷載角度與水平向夾角較大，吸力錨的承載力計算一般以豎向抗拔承載力作為控製標準。

三、重力式基礎

重力式基礎通常為淺基礎，主要應用於混凝土平台。其最大特點是材料成本相對較低，尺寸和規模較大，能夠依靠自身重量抵抗工作期間所遇到的環境荷載，適用於較硬的粘土或較密實的砂土，並且一般常應用於水深在100～200 m範圍內的海域。

在現階段的深海石油平台中，重力式基礎在不設樁基的條件下，可依靠自身重量承擔上部平台的抗拔力，並維持體係穩定，體現了其較好的穩定性和高效性。

在深厚軟土層中，采用重力式基礎很難解決滑移和傾斜問題。但在相關前期調查中發現規劃中風電場鄰近海域的某一地質鑽孔表層土為粉細砂，在這種地質條件下，重力式基礎具有較好的經濟性和適用性。

四、筋鍵相關研究

TLP漂浮式平台結構中筋腱就成了重中之重，難中之難。

國內目前沒有任何這方麵的研究，關鍵技術全都掌握在國外少數幾家公司手裏。若要使用，掌握其關鍵技術，並形成自主知識產權，擺脫國外的技術封鎖和專利壁壘，隻有深入開展研究，尋求解決方案。基於筋腱的重點性，我院成立專題研究小組，針對筋腱和筋腱材料選型開展重點研究。
